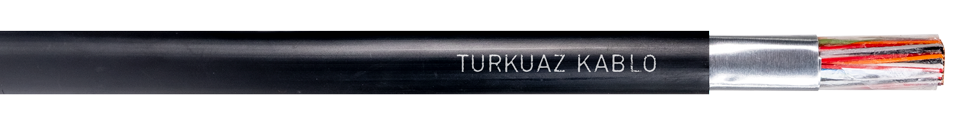

Jel Dolgulu Zırhsız Tek Kılıflı Gömülebilen Tip Telefon Kablosu

line small img turkuaz

Genel Bilgiler

  • Dağıtım ve uzun mesafe ağları için kullanılır ve direct gömülebilen uygulamalarda kullanılır.
  • Kablo yapısı uygun öz sarma bandı, sele karşı kimyasal bileşik, kopolimer kaplı nem tutucu ve siyah dış kılıf ile tamamlanır.
  • İç ve dış kılıfta ASTM D 1248 standartlarına uygun MDPE, LDPE veya HDPE malzemeleri kullanlır. Bu tür kabloların mekanik performansı mükemmeldir.

Ürün Kodu

A-02YF (L) 2Y - (KPDF AP)

İletken
Katı elekrolitik tavlı bakır. Bakır çapları 0.4- 0.5- 0.6 veya 0.9 mm

Renk Kodlaması
Detaylı tüm renk kodlamaları için lütfen arkadaki “kablo yapısı kriterleri” ndeki renk kodlamaları” kısmına bakınız.

İzolasyon
ASTM 1248 standartlarına uygun foam skin polietilen ve solid polietilen izolasyonu.
Foam skin polietilen, hücresel yüksek yoğunluklu polietilen ile kaplanır.
Solid izolasyon, orta veya yüksek yoğunluklu polietilen malzemeyle kaplanır.

Büküm / Dörtlüler
2 veya 4 izoleli tel birlikte bükülür. Bükülme boyu kapasitans dengesizliğini ve diyofoniyi minimize etmek üzere özel olarak tasarlanır.

Kablo Çekirdeği
Bükülmüş teller silindirik gruplar halinde on çift (ünite) olarak toplanır. Süper üniteler ise uygun sayıda ünitelerin kalıcı renkli bantlarla biraraya getirilip toplanır ve kablo çekirdeğini oluşturur.

Dolgu Maddesi
Su sızdırmazlığı, nem, kimyasal atik, asit, toz vb. yabancı maddelerden korumak için 85ºC damlama noktası olan dolgu maddesi kablo özünde kullanılır.

Paketleme
Kablo çekirdeğinin üzerine ısı yalıtımı ve dielektrik dayanıklılığı sağlamak için polyester bantlar helezon şeklinde sarılır. Polyester bant en az %5 oranında üst üste bindirilecek şekilde sarılır.

Kablo Tanım İşareti
Kabloların tanınması ve ayıredilebilmesi için üretici ismi, üretim yılı ve kablo cinsi yazılı plastik bant paketlemenin altına yerleştirilir.

Su sızdırmazlık bandı
Su sızdırmazlığını sağlamak amacıyla bileşik madde kablo çekirdeğinin üzerine uygulanır. Talep halinde su sızdırmazlık bandı paketler ve çelik bant arasına heliksel veya uzunlamasına uygulanır.

Ekran
Her iki tarafa tek ve düz alüminyum bant (0,2 mm kalınlığında) sarılır. 50 micron polietilen film çekirdeğin üzerine en az 5mm üst üste gelecek şekilde uzunlamasına uygulanır. Talep halinde 0,15 mm kalınlığında alüminyumm bant ta kullanılabilir.

İç Kılıf
ASTM D 1248 standartlarına uygun; siyah, düşük yoğunluklu ya da orta yoğunluklu polietilen ile kablo çekirdeği kaplanır.

Dış Kılıf
Kablo çekirdeği ASTM 1248’e uygun düşük yoğunluklu veya orta yoğunluklu polietilen ile kaplanır. Dış kılıf güneş ışığına karşı %2,5 ±0,5 carbon siyahi içerir. Dış kılıf rengi siyahtır.

Kablo Yapısı

  • Foam / Skin PE İzoleli İletken
  • Jel Dolgulu Bileşik
  • Çekirdek Paketleme
  • İç Kılıf
  • Su tutucu Bileşik
  • Alüminyum Folyo
  • Dış Kılıf

Kablonun tanımı için bakınız: Bakır Kabloların tip kodları

Ambalajlama
Geri dönüşümsüz  ahşap makaralarla yapılmaktadır.

Kablo Kılıfı Metraj Baskısı
Dış kılıf 1 metre aralıklarla aşağıdaki şekilde sıcak baskı yöntemiyle işaretlenir:

< TURKUAZ KABLO > < imalat yılı > < kablo tipi ve bakir çapı > < Müşteri ismi > < metre markalama uzunluğu > < telefon işareti >

0,4 mm iletken

Per Sayısı Kablo Dış Çapı (mm) Bakır Ağırlığı (kg/km) (nom) Yaklaşık kablo ağırlığı (kg/km) Makara Boyu (m)* ±0,5
10 9,9 22,6 105 2000
20 11,6 45,3 150 2000
30 12,9 67,9 190 2000
50 15,0 115,5 277 1000
100 18,7 231,0 470 1000
150 22,6 346,5 682 500
200 25,3 462,0 875 500
300 30,5 693,0 1270 500
400 34,0 924,1 1632 500
600 4,5 1386,1 2355 500
900 48,5 2079,1 3464 400
1.200 55,2 2772,2 4560 400
1.500 61,0 3456,2 5624 300
1.800 66,5 4158,2 6723 300



0,5 mm iletken

Per Sayısı Kablo Dış Çapı (mm) Bakır Ağırlığı (kg/km) (nom) Yaklaşık kablo ağırlığı (kg/km) Makara Boyu (m)* ±0,5
10 11,4 35,5 130 2000
20 13,4 71,1 200 2000
30 15,0 106,6 270 1000
50 17,6 181,2 390 1000
100 23,0 362,4 690 500
150 27,5 543,6 1005 500
200 31,0 724,8 1314 500
300 37,0 1087,2 1902 500
400 41,5 1449,6 2470 500
600 48,0 2174,3 3515 500
900 57,5 3261,5 5160 400
1.200 65,5 4348,7 6780 300



0,6 mm iletken

Per Sayısı Kablo Dış Çapı (mm) Bakır Ağırlığı (kg/km) (nom) Yaklaşık kablo ağırlığı (kg/km) Makara Boyu (m)* ±0,5
10 12,7 51,2 180 1200
20 15,0 102,3 280 1200
30 17,5 153,5 370 1200
50 20,5 260,9 565 1200
100 28,0 521,8 1.040 800
150 33,0 782,8 1.490 400
200 38,0 1043,7 1.940 400
300 45,5 1565,5 2.795 400
400 51,0 2087,4 3.670 400



0,9 mm iletken

Per Sayısı Kablo Dış Çapı (mm) Bakır Ağırlığı (kg/km) (nom) Yaklaşık kablo ağırlığı (kg/km) Makara Boyu (m)* ±0,5
10 16,0 115,2 290 1200
20 20,0 230,2 500 1200
30 23,5 345,3 700 800
50 29,5 587,1 1130 800
100 39,0 1174,1 2090 400
150 48,5 1761,2 3150 400
200 55,0 2348,3 4150 400
300 66,5 3522,4 6070 400

(*) Diğer teslimat uzunluklarında da teslimat yapılabilir.
